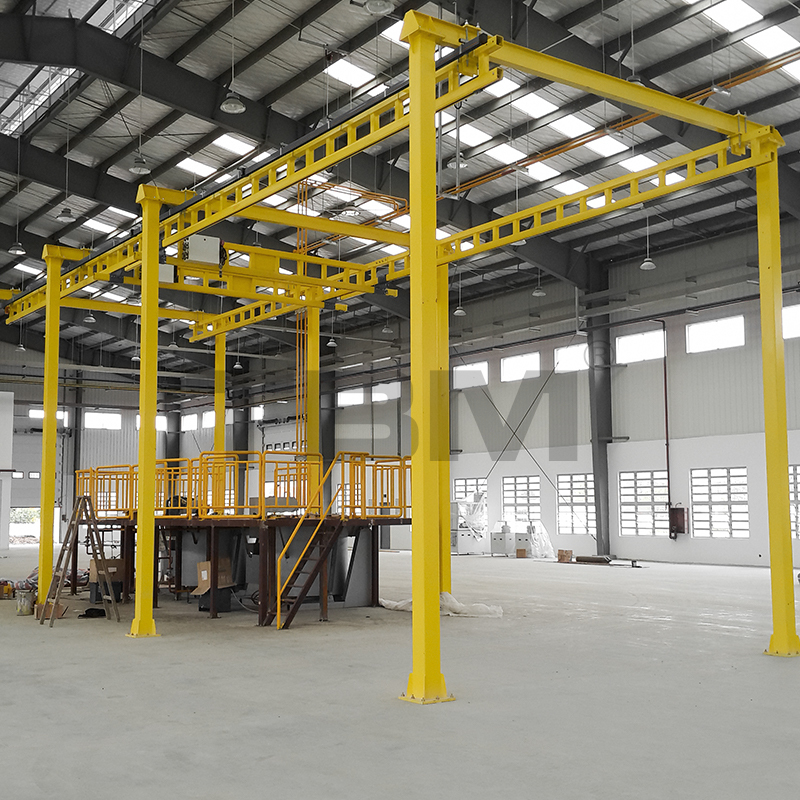

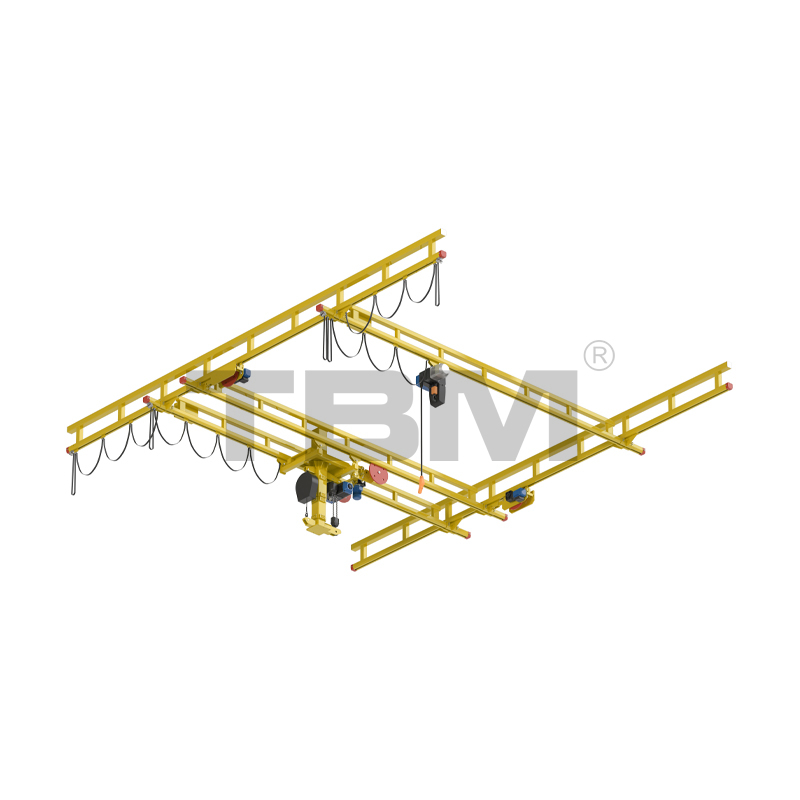

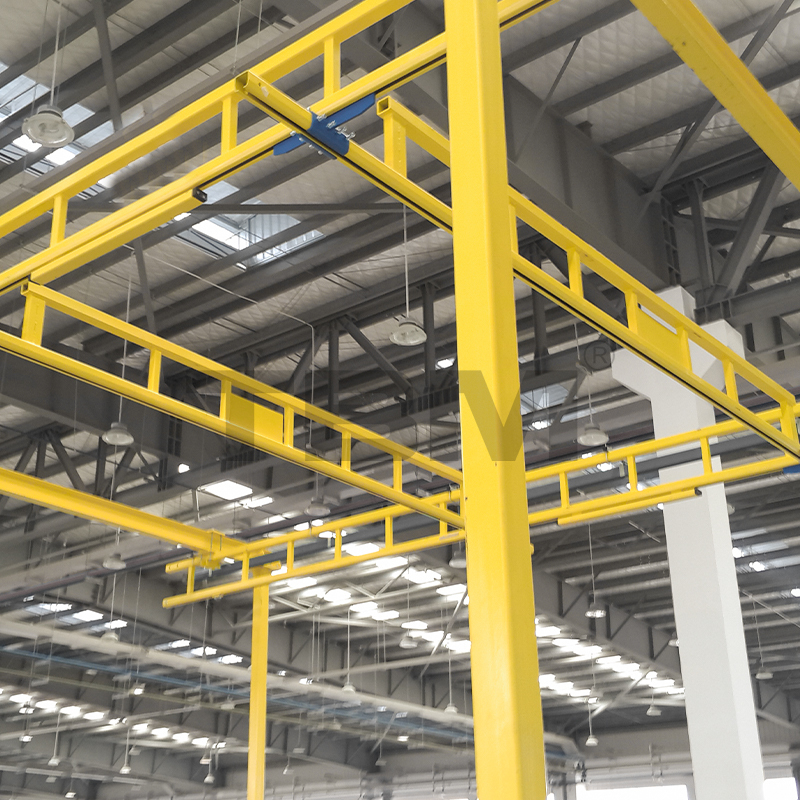

অনমনীয় হালকা সারস

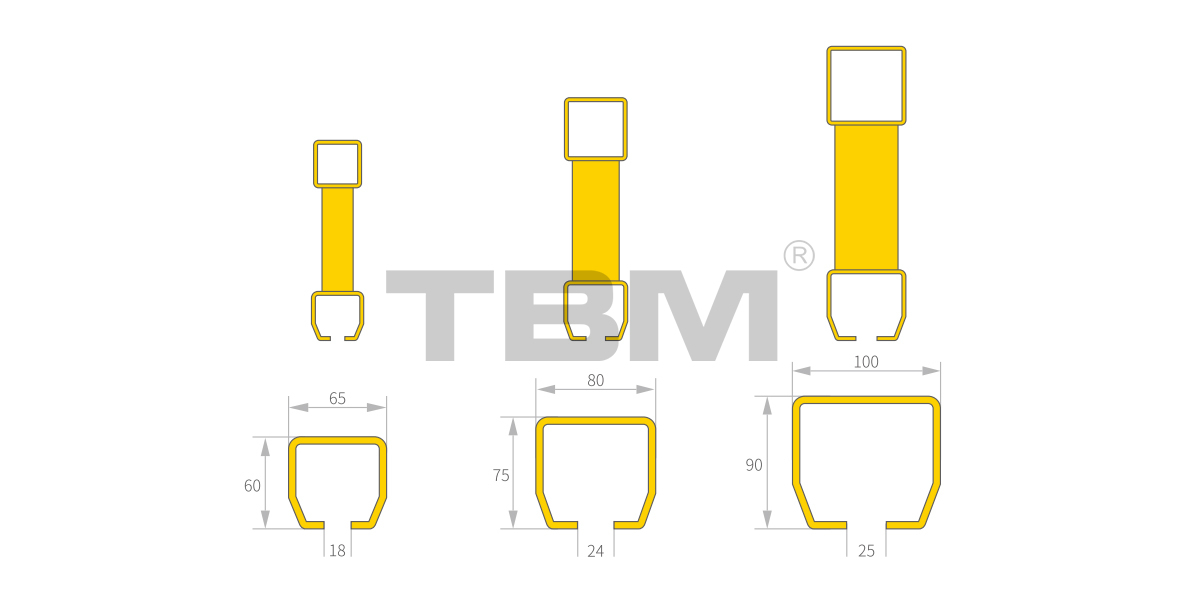

অনমনীয় ট্র্যাক কাঠামো ট্রাস-টাইপ। তিনটি মৌলিক ট্র্যাক ক্রস-সেকশন বিভিন্ন ধরনের ট্রাস কনফিগারেশন তৈরি করতে একত্রিত করা যেতে পারে। উপরের কর্ডের আকার, ওয়েব সদস্য এবং নীচের কর্ড (ট্র্যাক) এর মতো বিষয়গুলি সামঞ্জস্য করে বিভিন্ন লোড এবং স্প্যানগুলিকে সামঞ্জস্য করার জন্য এগুলি তৈরি করা যেতে পারে। ট্রাস স্ট্রাকচারের উচ্চ লোড ক্ষমতা, বড় স্প্যান, চমৎকার স্থায়িত্ব এবং আকর্ষণীয় চেহারা কঠোর ট্র্যাক ক্রেনগুলিকে হালকা এবং ছোট উত্তোলন শিল্পে ক্রমবর্ধমান জনপ্রিয় করে তুলেছে।

নিম্নলিখিত কয়েকটি সাধারণ কাঠামোগত বিকল্প রয়েছে:

অনমনীয় ক্রেন উপাদান

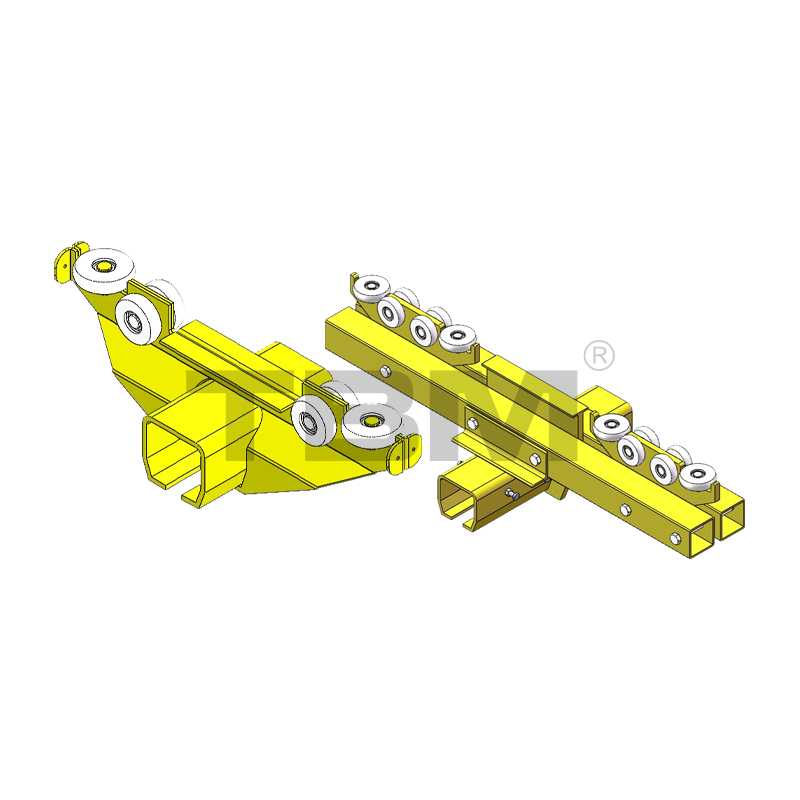

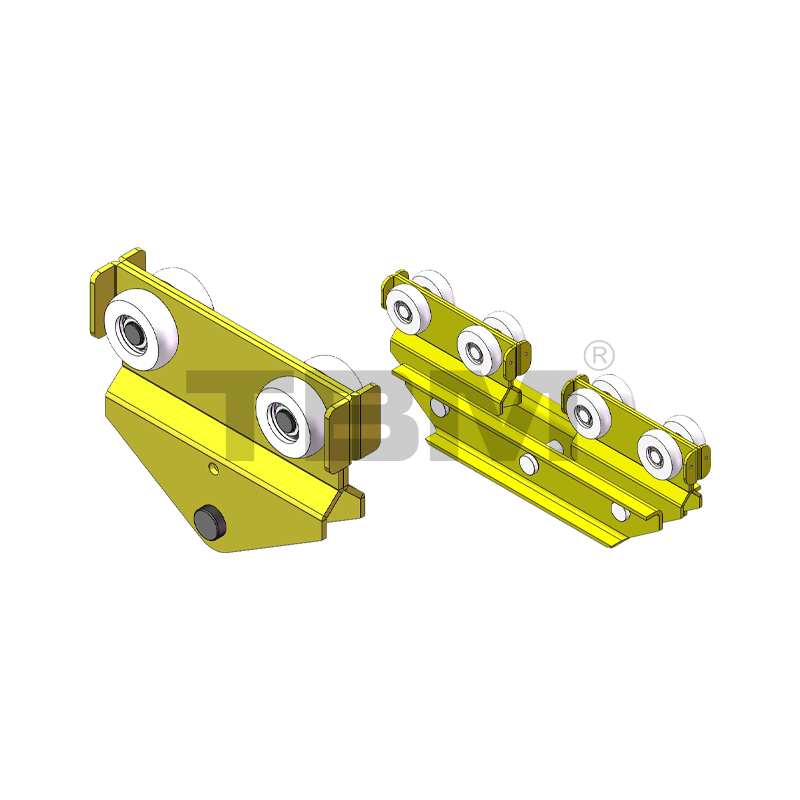

RHT02/05/10/20 প্রধান বিম ট্রলি
█প্রধান বিম ট্রলিটি ঝুলন্ত উত্তোলন প্রক্রিয়া ইত্যাদির জন্য ব্যবহৃত হয়। এর চাকাগুলি উচ্চ-শক্তি নাইলন দিয়ে তৈরি এবং একটি অনুরূপ ঢাল রয়েছে, যার ফলে তারা মসৃণ অপারেশন এবং স্বয়ংক্রিয় কেন্দ্রীকরণ নিশ্চিত করে। উভয় প্রান্তে বাঁকানো ডানা ট্রলিটিকে দুর্ঘটনাক্রমে ট্র্যাক থেকে পড়ে যাওয়া থেকে রক্ষা করে, সম্পূর্ণ নিরাপত্তা নিশ্চিত করে।

RET02/02L/05/05L/10/10L/20L একক-গার্ডার রেল ট্রলি
■ রেলকে মূল বিমের সাথে সংযুক্ত করে। এই অনমনীয় সংযোগটি নিশ্চিত করে যে মূল রশ্মিটি চলাচলের সময় রেলের সাথে লম্বভাবে থাকে, যার ফলে রশ্মির উভয় দিক মোচড় ছাড়াই সুসংগতভাবে চলতে পারে।

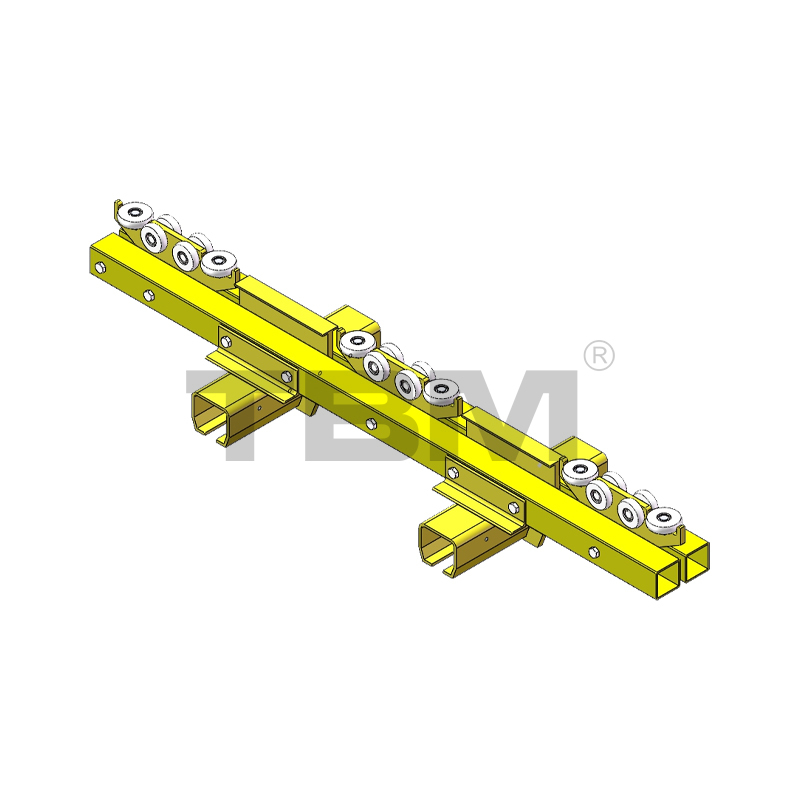

RET60D/75D/90D ডাবল-গার্ডার রেল ট্রলি
ডাবল-গার্ডার নির্মাণে, শেষ বিম ট্রলি দুটি বিমের মধ্যে সামঞ্জস্যপূর্ণ ব্যবধান নিশ্চিত করার জন্য একত্রিত করা হয়।

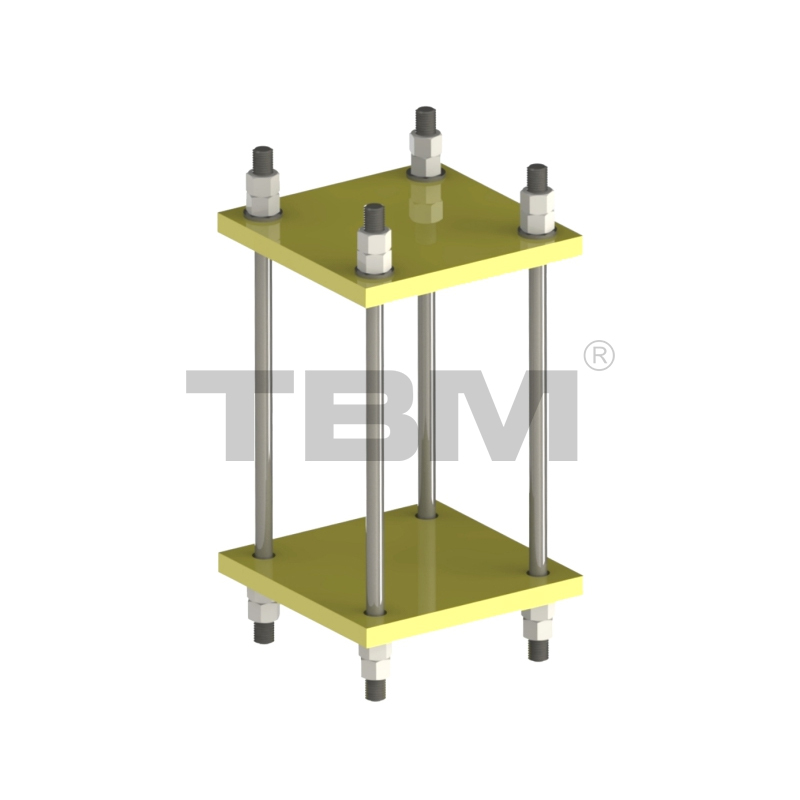

ট্র্যাক হ্যাঙ্গার
■ একটি ট্রাসের উপরের জ্যা এবং ক্রসবিমকে নিরাপদে সংযুক্ত করতে ব্যবহৃত হয়। ট্র্যাক সংযোগকারীর ক্ল্যাম্পিং প্লেটের আকার এবং বেধ লোডের উপর নির্ভর করে পরিবর্তিত হয়।

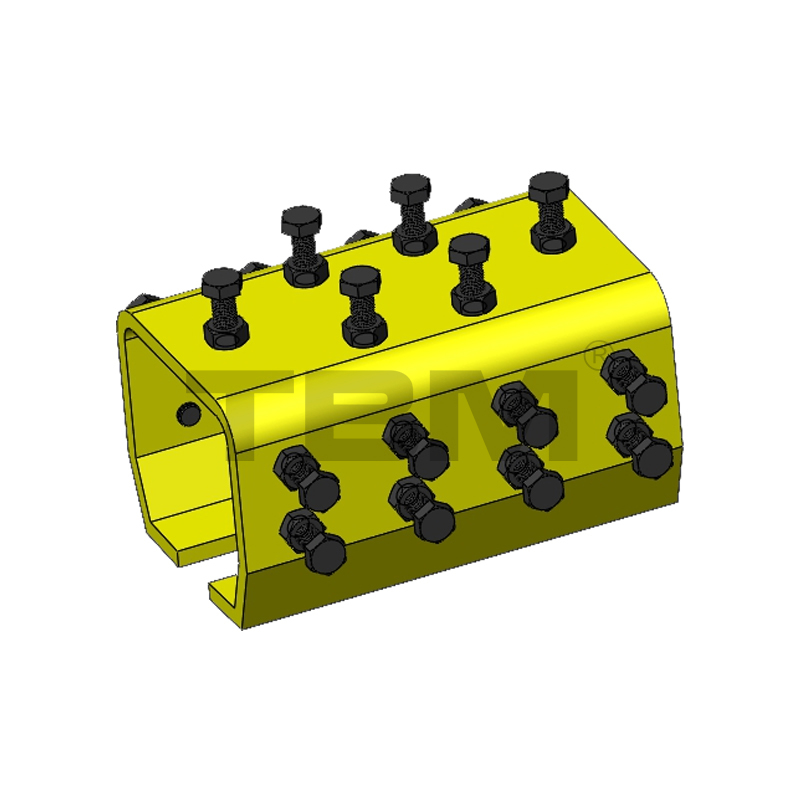

ট্র্যাক সংযোগকারী
60, 75 এবং 90 সিরিজের তিনটি ট্র্যাক সংযোগকারী মডেল হল:
RRC02/05/10
[দুটি সংলগ্ন স্থির রেলের মধ্যে সংযোগকারী। দুটি স্থির রেলের মধ্যে একটি মসৃণ সংযোগ নিশ্চিত করতে উপরের স্ক্রুগুলিকে সামঞ্জস্য করুন, যাতে ট্রলিটি মসৃণভাবে যেতে পারে।]

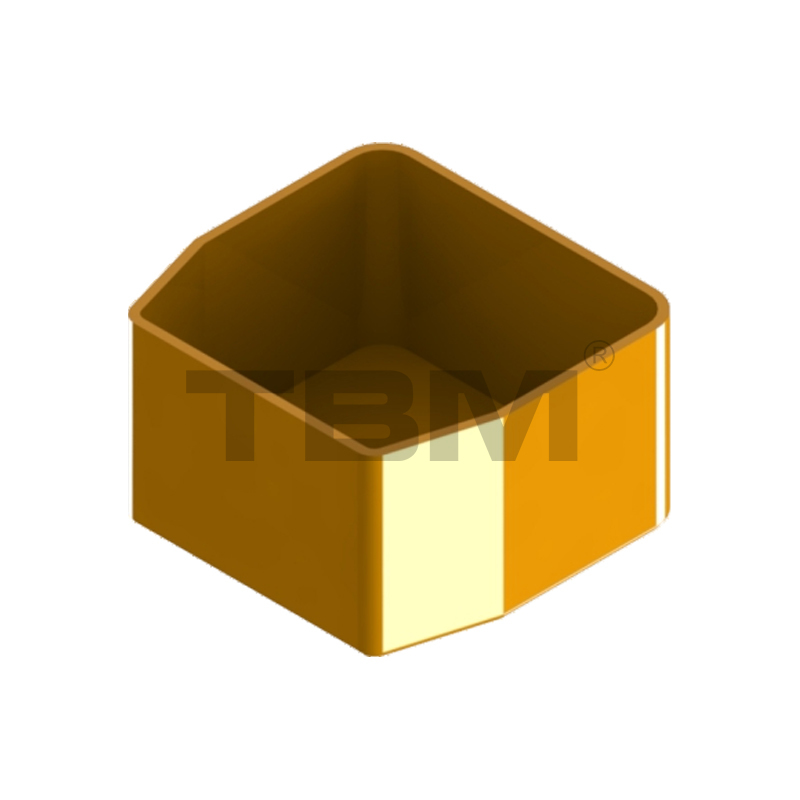

ট্র্যাক এন্ড ক্যাপস
60, 75 এবং 90 সিরিজের তিনটি ট্র্যাক এন্ড ক্যাপ মডেল হল:
REC02/05/10
■ ট্র্যাক এন্ড ক্যাপ ব্যবহার করা হয় ধুলো এবং বিদেশী পদার্থের প্রবেশ রোধ করতে এবং চেহারা উন্নত করতে।

তারের পুলি
প্রধান মরীচি বা উত্তোলন চলাকালীন তারগুলি সাসপেন্ড এবং টো করতে ব্যবহৃত হয়।

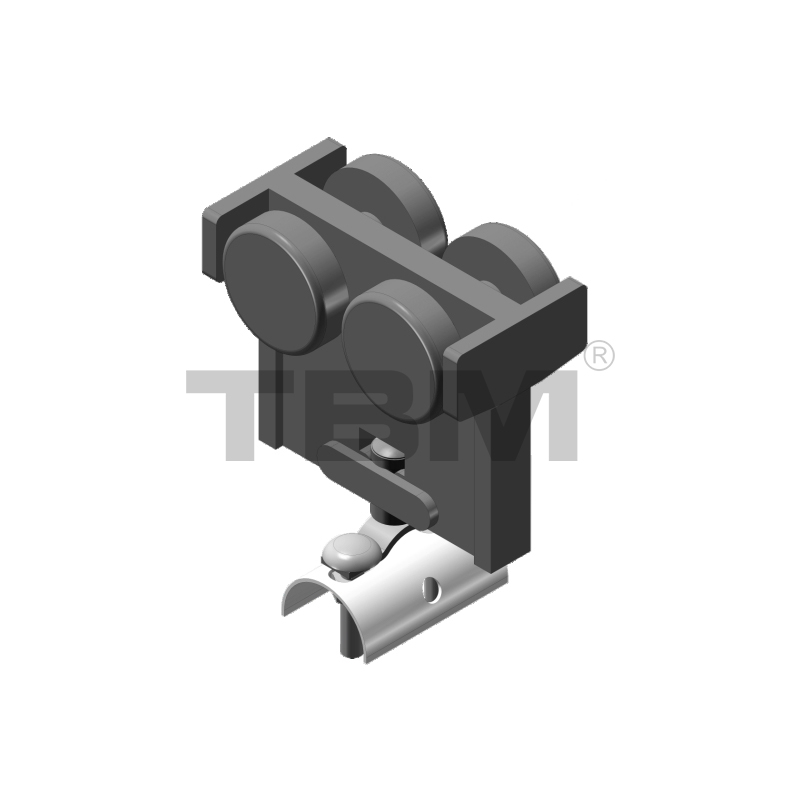

RCTO1 তারের পুলি
RCE01 তারের টার্মিনাল বাতা

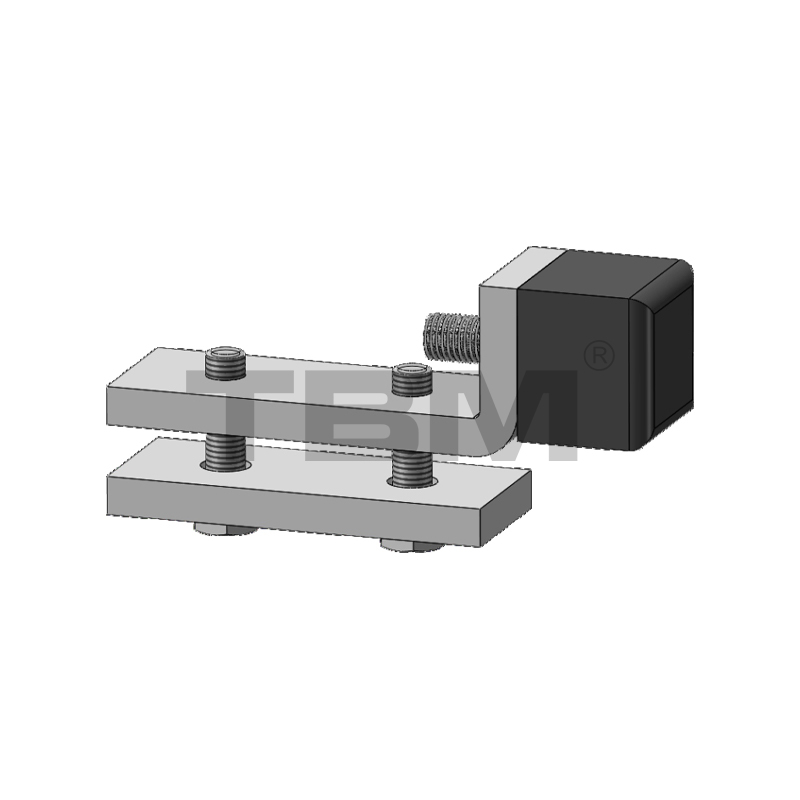

বাহ্যিক স্টপ
■ 60, 75 এবং 90 ট্র্যাক আকারের সাথে সামঞ্জস্যপূর্ণ, মডেল: RAS01
■ ট্র্যাকের অপারেটিং এলাকার উপর ভিত্তি করে সামঞ্জস্যযোগ্য স্টপ পজিশন।

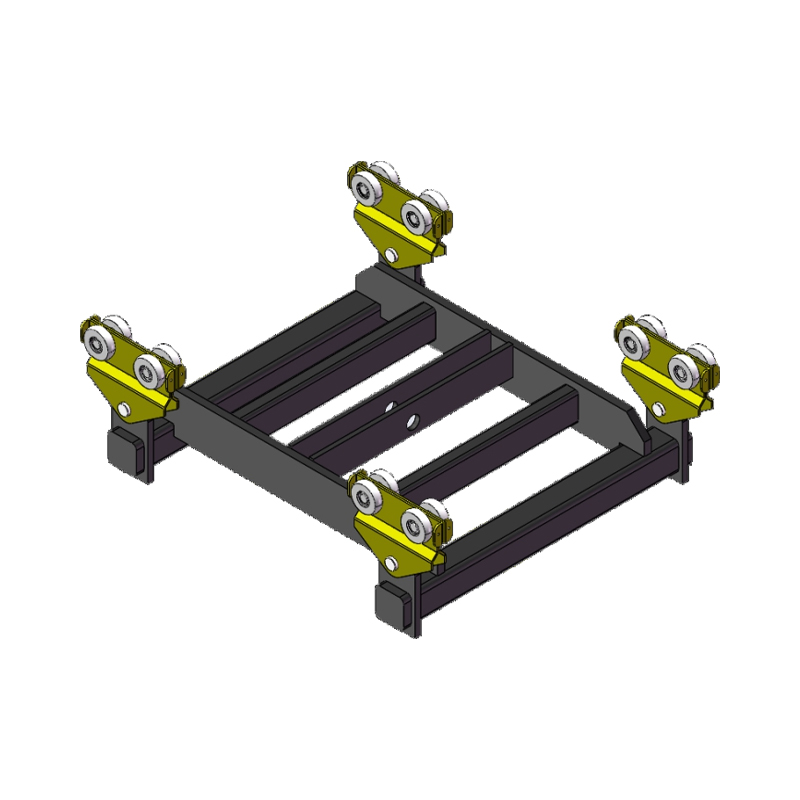

RHT02D/05D/10D/20D ডাবল-গার্ডার ট্রলি ফ্রেম
■ডিফল্ট ডাবল-গার্ডার কেন্দ্রের ব্যবধান হল 700mm (বিশেষ মাত্রা অনুরোধের ভিত্তিতে উপলব্ধ)।
ডাবল-গার্ডার ট্রলি ফ্রেম দুটি প্রধান বিম জুড়ে উত্তোলনের ভার সমানভাবে বিতরণ করে।

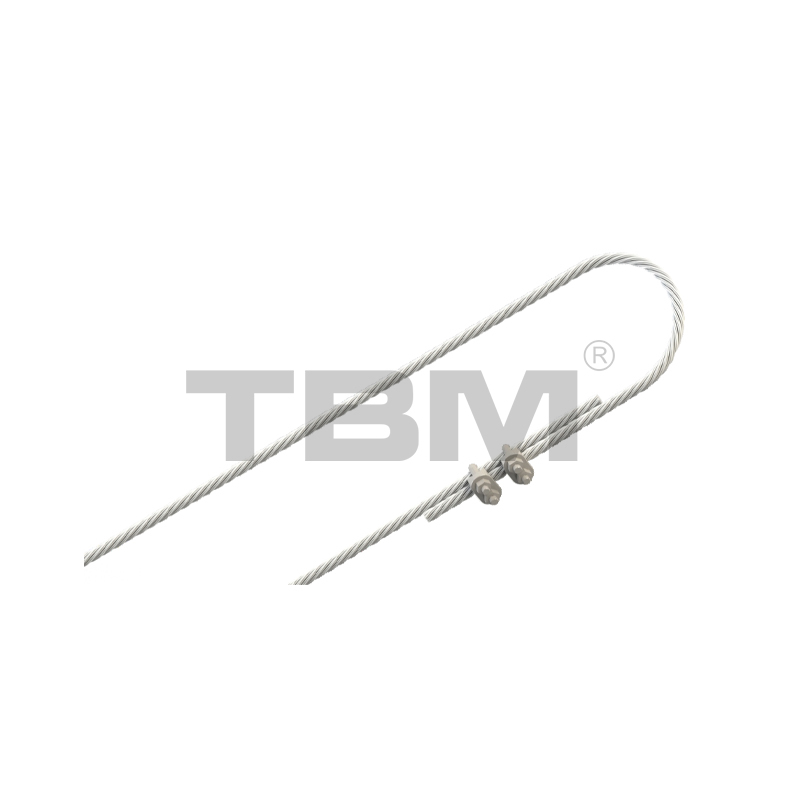

মাধ্যমিক সুরক্ষা
অপ্রত্যাশিত পরিস্থিতি প্রতিরোধ করার জন্য, প্রতিটি স্থির রেল, প্রতিটি প্রধান মরীচি এবং প্রতিটি উত্তোলনে সেকেন্ডারি সুরক্ষা ডিভাইস ইনস্টল করা হয়। তারা নিম্নরূপ শ্রেণীবদ্ধ করা হয়:

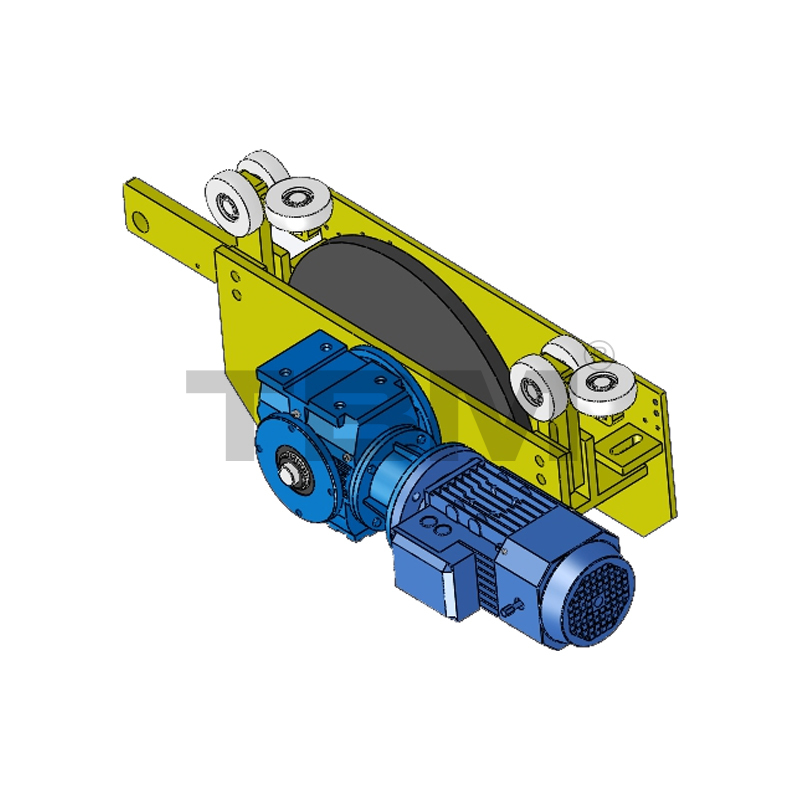

বৈদ্যুতিক ট্রলি
যখন ভ্রমণ মোড বৈদ্যুতিক, প্রধান মরীচি এবং উত্তোলন ড্রাইভ ইউনিট.
মোটরটি গার্হস্থ্য বা আমদানিকৃত ব্র্যান্ড থেকে নির্বাচন করা যেতে পারে।
[ডিফল্ট ভ্রমণের গতি: 5-20m/মিনিট (পরিবর্তনশীল ফ্রিকোয়েন্সি দ্বৈত গতি)]

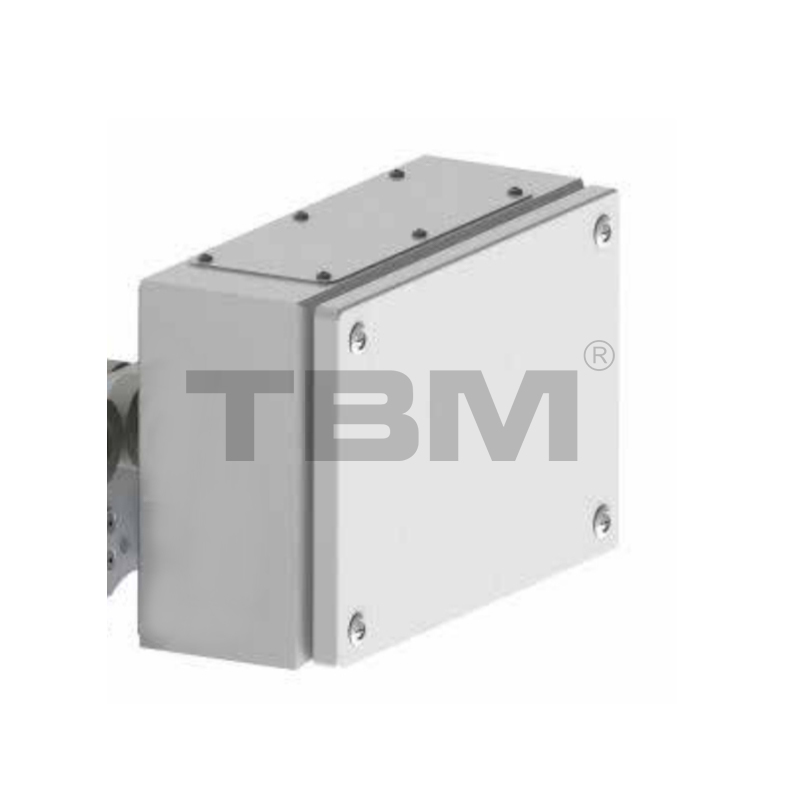

বৈদ্যুতিক নিয়ন্ত্রণ বাক্স
■ যানবাহন চালানোর জন্য কন্ট্রোল ইউনিট। গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে, নির্বাচিত কনফিগারেশন পরিবর্তিত হতে পারে।
ডিফল্ট নিয়ন্ত্রণ কনফিগারেশন পরিবর্তনশীল ফ্রিকোয়েন্সি।

গ্রাহক ইনপুট

· লোড w
একটি একক প্রধান মরীচির লোড, পুরো ফ্রেমের লোড

· রেলের দৈর্ঘ্য L
উভয় পক্ষের স্থির রেলের দৈর্ঘ্য বোঝায়।

গার্ডার স্প্যান এস
দুটি নির্দিষ্ট রেলের মধ্যে কেন্দ্র থেকে কেন্দ্রের দূরত্বকে বোঝায়। ডিফল্ট 250 মিমি।

· মরীচি উচ্চতা H
প্রধান বিম ট্রলির উত্তোলনের উচ্চতা (মুক্ত-স্থায়ী কাঠামোর জন্য, সাধারণত স্থল বা কলাম সমর্থন পয়েন্ট থেকে গণনা করা হয়)।

· হুক কভারেজ
এর আকারের কারণে, সরঞ্জামগুলিতে নির্দিষ্ট অন্ধ দাগ রয়েছে। ব্যবহারকারীদের প্রকৃত হুক কভারেজ প্রয়োজনীয়তা বিবেচনা করা আবশ্যক. তদ্ব্যতীত, সরঞ্জাম ইনস্টলেশন এবং অপারেশনের জন্য একটি নিরাপদ ছাড়পত্র অবশ্যই সংরক্ষিত থাকতে হবে, যা স্থানের মাত্রা থেকে সামান্য পরিবর্তিত হতে পারে।

· স্ট্রাকচারাল টাইপ এবং অপারেশন কন্ট্রোল পদ্ধতি
স্ট্রাকচারাল টাইপ বলতে বোঝায় ফ্রি-স্ট্যান্ডিং (ফাউন্ডেশন বেধ) বা সাসপেন্ডেড টাইপ। প্রধান বিমগুলি একক, দ্বিগুণ বা টেলিস্কোপিক হতে পারে এবং প্রয়োজনীয় সংখ্যা এবং লোডও অন্তর্ভুক্ত রয়েছে। অপারেশন পদ্ধতির মধ্যে রয়েছে ট্রলি এবং ট্রলির ম্যানুয়াল, সম্পূর্ণ বৈদ্যুতিক বা বৈদ্যুতিক অপারেশন। পাওয়ার সাপ্লাই পদ্ধতির মধ্যে রয়েছে ফ্ল্যাট ক্যাবল, বাসবার বা সি-রেল। নিয়ন্ত্রণ পদ্ধতি হ্যান্ডেল নিয়ন্ত্রণ এবং দূরবর্তী নিয়ন্ত্রণ অন্তর্ভুক্ত.
